产品名称 东风153绿化喷药车
底盘型号 EQ5161GKJ
装水吨位（T） 10吨
车辆参数 底盘说明
整车尺寸(长宽高mm) 8250×2480×3050
总质量(kg) 15600 额定载质量(kg) 9000
整备质量(kg) 6405 接近角/离去角(mm) 18/10
前悬/后悬(mm) 1180/1920 轮距(前/后) 1835/1640
前桥 5 后桥 10 轴距(mm) 4700
百公里油耗(L) 16 最高车速 95
燃油种类 柴油
发动机参数
型号 YC6J180-31/B170 33
排量/功率(kw) 2659/118,2672/125（180、170马力）
生产厂家 广西玉柴/东风康明斯
型式 直列四缸电控高压共轨柴油机
驱动型式 4×2
转向器 助力方向
变速箱 五个前进档，一个倒档，机械传动，软轴拉丝式操纵。
离合器 单片、干式膜片弹簧离合器
制动系统 气制动
驾驶室 平头单排可翻转
钢板弹簧片数(前/后) 11/9+7,8/10+7
轮胎规格 9.00-20,9.00R20
空调 选装
洒水泵 自吸离心式水泵
洒水系统专用性能参数
洒水宽度 ≥15 洒水炮射程 ≥30 垂直吸程 ≥7
洒、冲水压力 250-450KPa
洒水量 0.2-2（l/㎡） 扬程 90m 引水时间 <5min 流量 60 m3/h

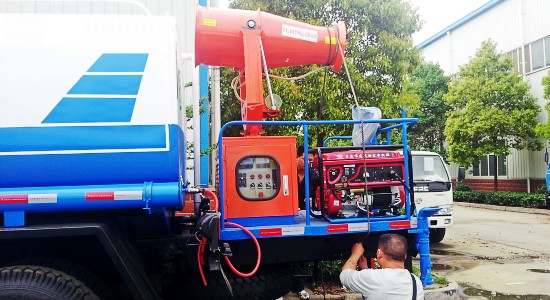

车载式喷雾机主要技术参数
配套动力
50KW柴油发电机组
喷雾流量 30-120L/min
射程 水平：70-80m 垂直：40m
仰俯角度 -10°---90°
雾普范围 50-150u
作业效率 600-700亩/小时
装配柴油机组专用喷药泵，为喷药提供专一动力来源，功力强、风量大、射程远、覆盖范围广,雾粒细小、可以实现精量喷雾；喷出的气流能很有效地翻动植物叶片，使其正反面受药，且对物体有较强的穿透力和药液附着力、能有效地节约药量和减少污染；工作效率高。
适用范围：
城市街道、车站码头、学校机场、公共场所、垃圾场地，卫生防疫等喷药杀菌消毒，除尘降温；城市园林绿化、 防风防沙林带、农田林网、公路绿化带、花带路树、草原牧场等喷药防治病虫害

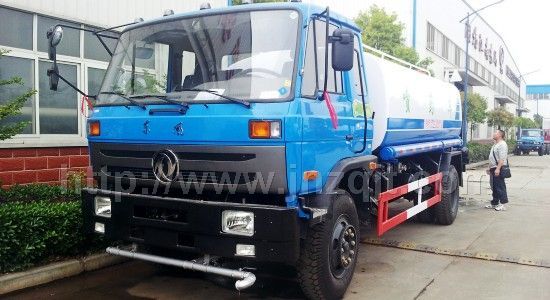

多方位图：

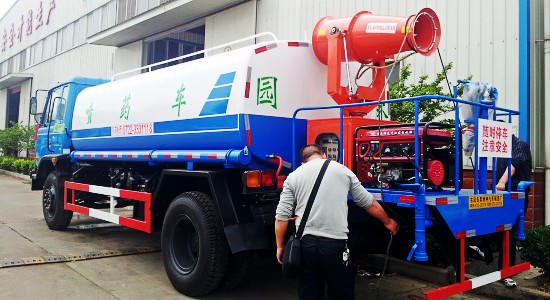

后部图片
喷药车保养及维修
1，按产品制造厂家规定的机器使用说明书规定正确维护保养。
2，保养维修时，喷药泵及洒水车洒水泵严禁无水长时间空转，如需较长期空转，应在泵内注入少量水。
3，冬季北方寒冷地区，每次使用后，应放尽残留于泵及管道中的液体，防止冻坏零部件。
4，当洒水气动操纵系统气路发生漏气，又无法及时排除时，可将汽车储气筒接出的铜管接头旋下，以切断操纵系统气路。用丝堵旋紧储气筒上相应气孔，以免影响汽车刹车制动系统正常工作。
5，期停用时，应将燃油和水等液体放尽。
6，器要停放在通风、防潮、防晒及有消防设施的场所。
7,停放贰月以上后再使用，在使用前，应严格按使用说明书要求进行检查、维护及保养。
车辆安装工作平台、洒水枪、前冲、后洒、侧喷，消防接口等，一车多用，可作绿化洒水车傅，也可选 装消防泵、消防炮等作应急水罐消防车使用。
|
